这个实验将会探索系统调用是如何使用陷阱（trap）实现的。首先将会利用栈做一个热身练习，接下来你将会实现一个用户级陷阱处理（user-level trap handling）的例子。

阅读 xv6 book 第四章节和以下相关文件：

• kernel/trampoline.S ：从用户空间到内核空间并返回的汇编代码。
• kernel/trap.c：处理所有中断的代码。

开始之前，切换到 trap 分支。

git fetch
git checkout traps
make clean

RISC-V assembly

理解 RISC-V 的汇编代码很重要。使用命令 make fs.img 编译 user/call.c ，这将会生成一个可读的汇编代码文件 user/call.asm 。

阅读 call.asm 中的 g ，f ，和 main 函数。参考这些材料：reference page。

0x1

Which registers contain arguments to functions? For example, which register holds 13 in main’s call to printf?

通过之前的阅读可知，调用函数时的参数传递使用寄存器 a1, a2 等通用寄存器。

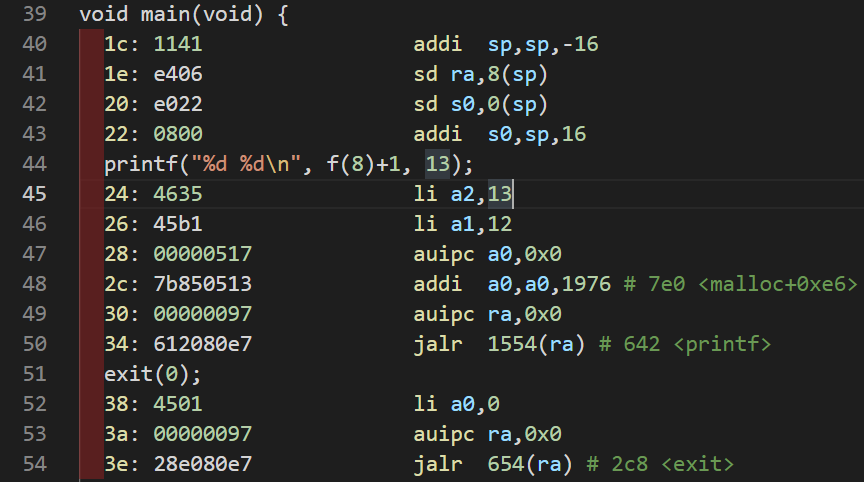

阅读 call.asm 文件的第 45 行。

通过阅读 call.asm 文件中的 main 函数可知，调用 printf 函数时，13 被寄存器 a2 保存。

答案：

a1, a2, a3 等通用寄存器；13 被寄存器 a2 保存。

0x2

Where is the call to function f in the assembly code for main? Where is the call to g? (Hint: the compiler may inline functions.)

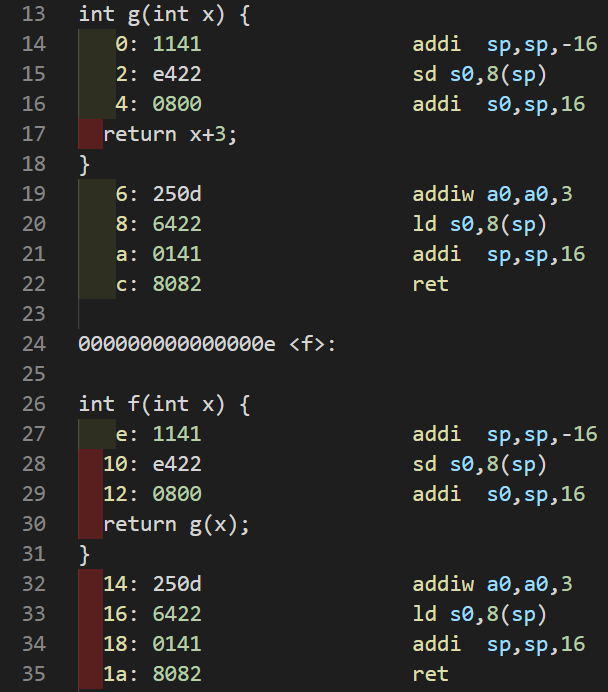

通过阅读函数 f 和 g 得知：函数 f 调用函数 g ；函数 g 使传入的参数加 3 后返回。

所以总结来说，函数 f 就是使传入的参数加 3 后返回。考虑到编译器会进行内联优化，这就意味着一些显而易见的，编译时可以计算的数据会在编译时得出结果，而不是进行函数调用。

查看 main 函数可以发现，printf 中包含了一个对 f 的调用。

但是对应的会汇编代码却是直接将 f(8)+1 替换为 12 。这就说明编译器对这个函数调用进行了优化，所以对于 main 函数的汇编代码来说，其并没有调用函数 f 和 g ，而是在运行之前由编译器对其进行了计算。

答案：

main 的汇编代码没有调用 f 和 g 函数。编译器对其进行了优化。

0x3

At what address is the function printf located?

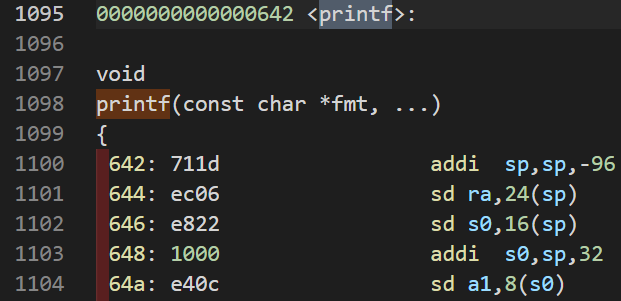

通过搜索容易得到 printf 函数的位置。

得到其地址在 0x642。

答案：

0x642

0x4

What value is in the register ra just after the jalr to printf in main?

auipc 和 jalr 的配合，可以跳转到任意 32 位的地址。

具体相关命令介绍请看参考链接：reference1, RISC-V unprivileged instructions.

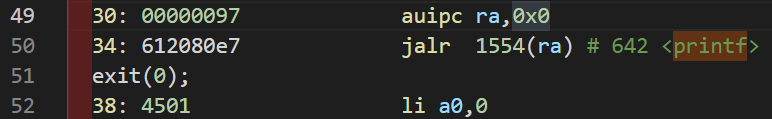

第 49 行，使用 auipc ra,0x0 将当前程序计数器 pc 的值存入 ra 中。

第 50 行，jalr 1554(ra) 跳转到偏移地址 printf 处，也就是 0x642 的位置。

根据 reference1 中的信息，在执行完这句命令之后， 寄存器 ra 的值设置为 pc + 4 ，也就是 return address 返回地址 0x38。

答案：

jalr 指令执行完毕之后，ra 的值为 0x38.

0x5

Run the following code.

unsigned int i = 0x00646c72;
printf("H%x Wo%s", 57616, &i);

What is the output? Here’s an ASCII table that maps bytes to characters.

The output depends on that fact that the RISC-V is little-endian. If the RISC-V were instead big-endian what would you set i to in order to yield the same output? Would you need to change 57616 to a different value?

Here’s a description of little- and big-endian and a more whimsical description.

请查看在线 C Compiler 的运行结果 c++ sell，它打印出了 He110 World。

首先，57616 转换为 16 进制为 e110，所以格式化描述符 %x 打印出了它的 16 进制值。

其次，如果在小端（little-endian）处理器中，数据0x00646c72 的高字节存储在内存的高位，那么从内存低位，也就是低字节开始读取，对应的 ASCII 字符为 rld。

如果在 大端（big-endian）处理器中，数据 0x00646c72 的高字节存储在内存的低位，那么从内存低位，也就是高字节开始读取其 ASCII 码为 dlr。

所以如果大端序和小端序输出相同的内容 i ，那么在其为大端序的时候，i 的值应该为 0x726c64，这样才能保证从内存低位读取时的输出为 rld 。

无论 57616 在大端序还是小端序，它的二进制值都为 e110 。大端序和小端序只是改变了多字节数据在内存中的存放方式，并不改变其真正的值的大小，所以 57616 始终打印为二进制 e110 。

关于大小端，参考：CSDN

答案：

如果在大端序，i 的值应该为 0x00646c72 才能保证与小端序输出的内容相同。不用该变 57616 的值。

0x6

In the following code, what is going to be printed after 'y='? (note: the answer is not a specific value.) Why does this happen?

printf("x=%d y=%d", 3);

通过之前的章节可知，函数的参数是通过寄存器a1, a2 等来传递。如果 prinf 少传递一个参数，那么其仍会从一个确定的寄存器中读取其想要的参数值，但是我们并没有给出这个确定的参数并将其存储在寄存器中，所以函数将从此寄存器中获取到一个随机的不确定的值作为其参数。故而此例中，y=后面的值我们不能够确定，它是一个垃圾值。

答案：

y= 之后的值为一个不确定的垃圾值。

Backtrace

打印出 backtrace，这是一个在错误发生时存在于栈中的函数调用列表，有利于调试。寄存器 s0 包含一个指向当前栈帧 stack frame 的指针，我们的任务就是使用栈帧遍历整个栈，打印每一个栈帧中的返回地址 return address。

实现一个 backtrace() 函数在 kernel/printf.c 中，并且在 sys_sleep 中调用它。之后运行 bttest，它将会调用 sys_sleep 。你和输出应该是一个返回地址列表，就像下面那样（可能数字会不同）：

backtrace:
0x0000000080002cda
0x0000000080002bb6
0x0000000080002898

注意事项：

1. 在 kernel/defs.h 中添加函数 backtrace() 的函数声明，以便在 sys_sleep 中调用 backtrace。

2. GCC 编译器将当前正在执行的函数的帧指针（frame pointer）存储到寄存器 s0 中。在 kernel/riscv.h 中添加以下代码：

   1. static inline uint64
      r_fp()
      {
        uint64 x;
        asm volatile("mv %0, s0" : "=r" (x) );
        return x;
      }


   2. 在 backtrace 中调用此函数，将会读取当前帧指针。r_fp() 使用内联汇编读取 s0。

3. 课堂笔记中有关于栈帧的布局图片。注意，返回地址在帧指针的 -8 偏移量处；前一个帧指针位于当前帧指针的固定偏移量 (-16) 处。

4. 遍历栈帧需要一个停止条件。有用的信息是：每个内核栈由一整个页（4k对其）组成，所有的栈帧都在同一个页上面。你可以使用PGROUNDDOWN(fp) 来定位帧指针所在的页面，从而确定循环停止的条件。

PGROUNDDOWN(fp) 总是表示 fp 所在的这一页的起始位置。

所以要在 printf 中添加该函数：

void
backtrace(void)
{
  uint64 fp_address = r_fp();
  while(fp_address != PGROUNDDOWN(fp_address)) {
    printf("%p\n", *(uint64*)(fp_address-8));
    fp_address = *(uint64*)(fp_address - 16);
  }
}

在 kernel/defs.h 中添加该函数声明：

void            backtrace(void);

在 kerne/riscv.h 中添加 r_sp函数。

static inline uint64
r_sp()
{
  uint64 x;
  asm volatile("mv %0, sp" : "=r" (x) );
  return x;
}

在 kernel/sysproc.c 中的 sys_sleep 函数中添加该函数调用：

void sys_sleep(void){
    ...
    backtrace();
    ...
}

具体文件变动见 github commit.

Alarm

这个练习将会添加一个特性：当一个进程使用 cpu 时，每隔一个特定的时间就提醒进程。如果我们想要限制一个进程使用 cpu 的时间，那么这个练习将会有帮助。

你应该添加一个新的系统调用 sigalarm(interval, handler)。如果一个应用调用了 sigalarm(n, fn)那么这个进程每消耗 n 个 ticks，内核应该确保函数 fn 被调用。当 fn 返回的时候，内核应该恢复现场，确保该进程在它刚才离开的地方继续执行。一个 tick 在 xv6 中是一个相当随意的单位时间，它取决于硬件时钟产生中断的快慢。如果一个应用调用 sigalarm(0, 0) ，内核应该停止产生周期性的警报调用。

在代码库中有 user/alarmtest.c 程序用于检测实验的真确性。将它添加到 Makefile 文件中以便编译它。

alarmtest 在 test0 中调用 sigalarm(2, periodic) ，使内核每隔 2 个 ticks 就调用 periodic 函数。

通过修改内核，使得内核可以调转到位于用户空间的处理函数（alarm handler），它将打印出 “alarm!” 字符。

回忆一下之前的内容以及 xv6 book 中的第四章节的内容。当使用 trap 方式陷入内核的时候，会首先执行 kernel/trampoline.S 中的 uservec ，保存寄存器中的值以便返回时恢复现场，包括 sepc 中断时保存的用户程序的程序计数器（pc）；然后跳转到 kernel/trap.c 中的 usertrap(void) ，检测该中断的类型（是否是系统调用或者是 timer 时钟中断）；然后跳转到 kernel/trap.c 中的 usertrapret(void) ，它将从之前保存的栈帧(trapframe) 中恢复寄存器，其中一个重要的就是 pec ，CPU 从 特权模式 返回 用户模式 ，将使用 spec 的值恢复 pc 的值，它决定了返回时，CPU 将要执行的用户代码。这一点很重要，我们的代码也是利用这一点，使 CPU 执行我们定义的用户空间中的 alarm handler 函数。

需要注意的是，为了使得从 alarm handler 中返回之后，仍继续执行原用户程序，我们需要保存之前保存在 trapframe 中的寄存器值，并且在 alarm handler 调用 sys_sigreturn 时恢复这些寄存器。

另外，为了保证实验说明中的要求：在 alarm handler 函数未返回之前，不能重复调用 alarm handler。我们需要一个控制这个状态的变量have_return，它将会添加到 struct proc 中。

首先在 kernel/proc.h 中的 proc 结构体中添加需要的内容。

struct proc {
    ...
  // the virtual address of alarm handler function in user page
  uint64 handler_va;
  int alarm_interval;
  int passed_ticks;
  // save registers so that we can re-store it when return to interrupted code.
  struct trapframe saved_trapframe;
  // the bool value which show that is or not we have returned from alarm handler.
  int have_return;
    ...
}

在 kernel/sysproc.c 中实现 sys_sigalarm 和 sys_sigreturn 。

uint64
sys_sigreturn(void)
{
  struct proc* proc = myproc();
  // re-store trapframe so that it can return to the interrupt code before.
  *proc->trapframe = proc->saved_trapframe;
  proc->have_return = 1; // true
  return proc->trapframe->a0;
}

uint64
sys_sigalarm(void)
{
  int ticks;
  uint64 handler_va;

  argint(0, &ticks);
  argaddr(1, &handler_va);
  struct proc* proc = myproc();
  proc->alarm_interval = ticks;
  proc->handler_va = handler_va;
  proc->have_return = 1; // true
  return 0;
}

注意到一点，sys_sigreturn(void) 的返回值不是 0，而是 proc->trapframe->a0。这是因为我们想要完整的恢复所有寄存器的值，包括 a0。但是一个系统调用返回的时候，它会将其返回值存到 a0 寄存器中，那这样就改变了之前 a0 的值。所以，我们干脆让其返回之前想要恢复的 a0 的值，那这样在其返回之后 a0 的值仍没有改变。

然后修改 kernel/trap.c 中的 usertrap 函数。

void
usertrap(void) {
  ...
    // give up the CPU if this is a timer interrupt.
  if(which_dev == 2) {
    struct proc *proc = myproc();
    // if proc->alarm_interval is not zero
    // and alarm handler is returned.
    if (proc->alarm_interval && proc->have_return) {
      if (++proc->passed_ticks == 2) {
        proc->saved_trapframe = *p->trapframe;
        // it will make cpu jmp to the handler function
        proc->trapframe->epc = proc->handler_va;
        // reset it
        proc->passed_ticks = 0;
        // Prevent re-entrant calls to the handler
        proc->have_return = 0;
      }
    }
    yield();
  }
  ...
}

从内核跳转到用户空间中的 alarm handler 函数的关键一点就是：修改 epc 的值，使 trap 在返回的时候将 pc 值修改为该 alarm handler 函数的地址。这样，我们就完成了从内核调转到用户空间中的 alarm handler 函数。但是同时，我们也需要保存之前寄存器栈帧，因为后来 alarm handler 调用系统调用 sys_sigreturn 时会破坏之前保存的寄存器栈帧(p->trapframe)。

具体代码改动见：github commit.
